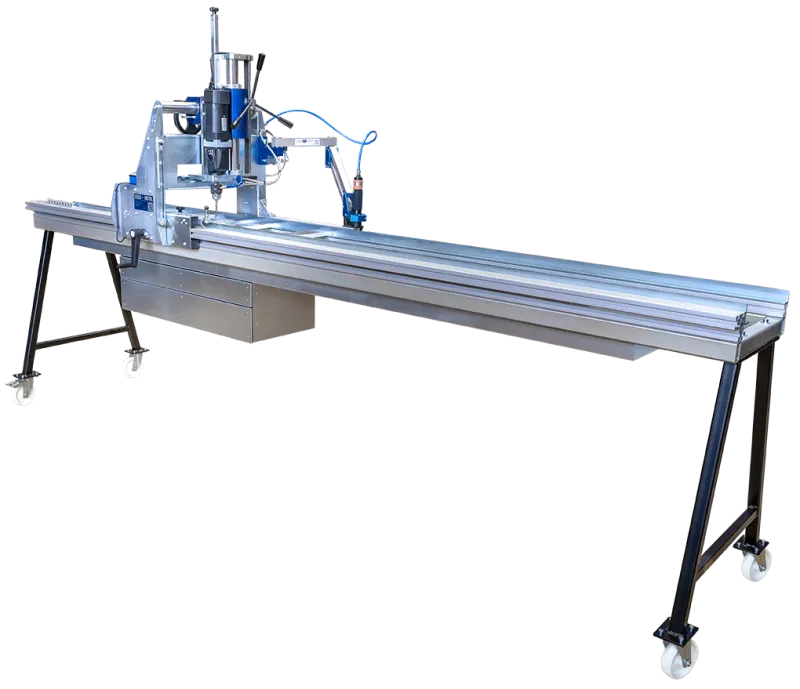

CREA-DRILL
Das multifunktionale Bohrcenter für den Metallbau
Bohrungen schneller erstellen. Präziser arbeiten. Fehler vermeiden.
Mit dem multifunktionalen Bohrcenter CREA-DRILL gehören Messen, Anreissen und Körnen der Vergangenheit an. Die gewünschten Bohrpositionen und die Masse aus der Zeichnung werden mit dem Handantrieb direkt eingestellt: Die X- und Y-Achsen verfügen über Massskalen und sind optional mit digitalen Massanzeigen ausgerüstet – schnell, präzise und reproduzierbar. Werkstück einspannen, Mass übernehmen und sofort bohren. Nebst herkömmlichem Bohren ist Fliesslochformen sowie Kernbohren kein Problem.
Dank der integrierten Massskalen und optionalen digitalen Positionsanzeigen lassen sich Bohrpunkte exakt anfahren. Das reduziert Rüstzeiten, minimiert Fehlerquellen und sorgt für gleichbleibend hohe Präzision – sowohl bei Einzelanfertigungen als auch in der Serienfertigung.

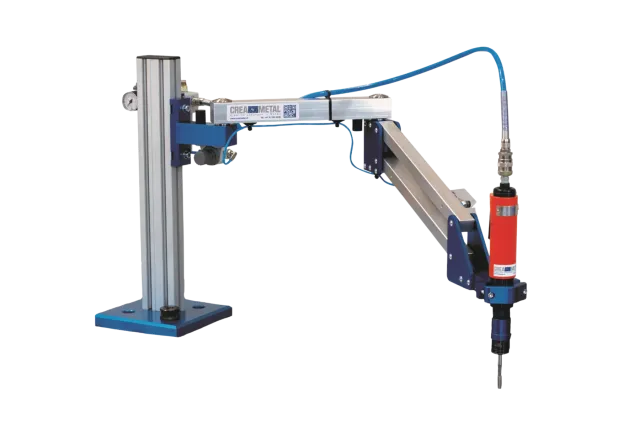

Das Bohrcenter CREA-DRILL vereinfacht den gesamten Bohrprozess und steigert die Produktivität in der Werkstatt – die ideale Bohrlehre im Metallbau. Die intuitive Bedienung ermöglicht eine schnelle Einarbeitung, während die präzise Positionierung für reproduzierbare Ergebnisse sorgt. Gleichzeitig dient das Bohrcenter als multifunktioneller Arbeitsplatz und kann mit weiteren CREAMETAL-Lösungen wie der Gewindeschneidvorrichtung CREA-TAPP kombiniert werden.
Jetzt im Shop kaufen
CREA-DRILL im Einsatz
Das multifunktionale Bohrcenter für den Metallbau
Das Wichtigste in Kürze
Bis zu 200 % schneller bohren
Messen, Anreissen und Körnen entfallen. Bohrposition einstellen, Werkstück einspannen und direkt bohren – das spart Zeit und Geld bei jedem Werkstück.
Präzise und reproduzierbare Ergebnisse
Die X- und Y-Achsen ermöglichen exakte Bohrpositionen. Auch bei Rundrohren, z.B. Geländerfposten fluchten alle Bohrungen perfekt, da das Werkstück in einer Aufspannung bleibt.
Ideal für Einzelteile und Serienfertigung
Anschläge einmal einstellen und identische Bauteile effizient bearbeiten. Perfekt für Einzelanfertigungen ebenso wie für kleine und mittlere Serien.
Vielseitig für unterschiedlichste Anwendungen

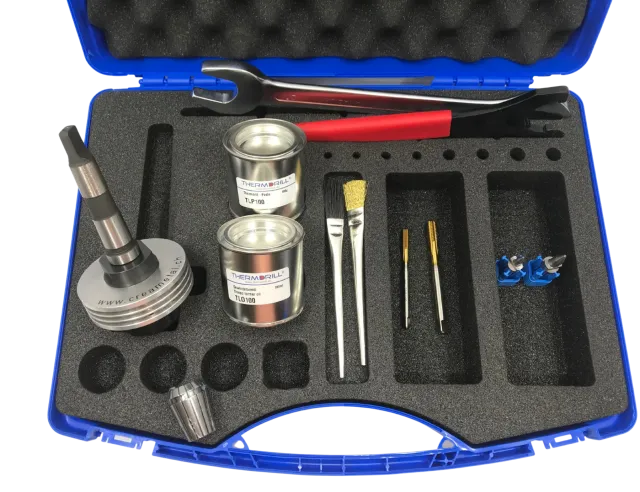

Ob Bohren, Kernbohren (bis 50mm Durchmesser), Fliesslochformen oder Gewindeformen – die CREA-DRILL verarbeitet verschiedenste Werkstoffe und Profilquerschnitte mit nur einer Maschine.
Kompakt und flexibel einsetzbar
Die leichte, mobile Konstruktion macht die CREA-DRILL zum flexiblen Arbeitsplatz in jeder Werkstatt und ermöglicht den Einsatz genau dort, wo sie benötigt wird. Durch die leichte Bauweise und die hochwertigen Auflageböcke mit Rollen kann sie bei Bedarf einfach verschoben werden.
Mehr Produktivität für Ihren Betrieb
Kürzere Rüstzeiten, weniger Fehlerquellen und eine einfache Bedienung steigern die Effizienz und erhöhen die Wertschöpfung im eigenen Unternehmen.
Technische Daten
- Masseinstellung
- X- und Y-Achse
- Digitale Massanzeige
- X-Achse, optional auf Y-Achse
- Verstellbare Anschlagpunkte
- X-Achse und Y-Achse
- Verstellbarer Tiefenanschlag
- Z-Achse
- Max. Werkstückgrösse (LxBxH)
- 6000 x 320 x 100 mm
- Max. Werkstückgewicht
- 250 kg
- Max. Verfahrwege
- X = 3000 mm, Y = 200 mm
- Bohrleistung max. Bohr-Ø
- Spiralbohrer bis 16 mm in Stahl
- Max. Bohr-Ø
- Kernbohrer bis 50 mm
- Fliesslochformen
- bis M12 in Inox und Stahl
- Massgenauigkeit
- nach DIN ISO 2768-1c
Downloads
FAQ CREA-DRILL
Nein, da auf der CREA-DRILL alle möglichen Profile gebohrt werden, ist man mit der manuellen Spannvorrichtung schneller. Eine pneumatische Spannvorrichtung bzw. eine Schnellspannung macht nur Sinn, wenn der Profilquerschnitt immer gleich ist, ansonsten wäre das Einrichten zu aufwändig.
Ja, zum Beispiel mit den hartmetallbestückten Kernbohrern von Karnasch bis Durchmesser 50mm.
Ja, zuerst werden die Löcher auf der einen Seite gebohrt, danach die Stange gewendet und die andere Seite gebohrt. Optional kann die CREA-DRILL mit einem wegklappbaren Anschlag ausgerüstet werden. Somit kann man die Stange einfach nachschieben.
Im Vergleich zur herkömmlichen Methode auf der Säulenbohrmaschine hat man eine Zeitersparnis von 75%. Das Werkstück kann fest eingespannt werden und alle Bohrungen fluchten.
Die CREA-DRILL kann mit maximal 250 Kg belastet werden.
Nein.
