Die Rahmenschweisslehre
Die Rahmenschweisslehre für wirtschaftliche, präzise und effiziente Rahmenfertigung im Metallbau.

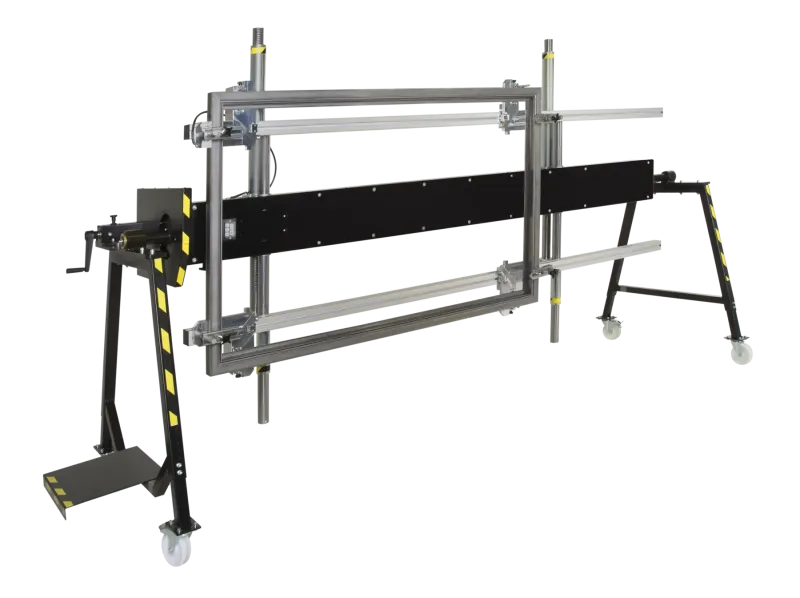

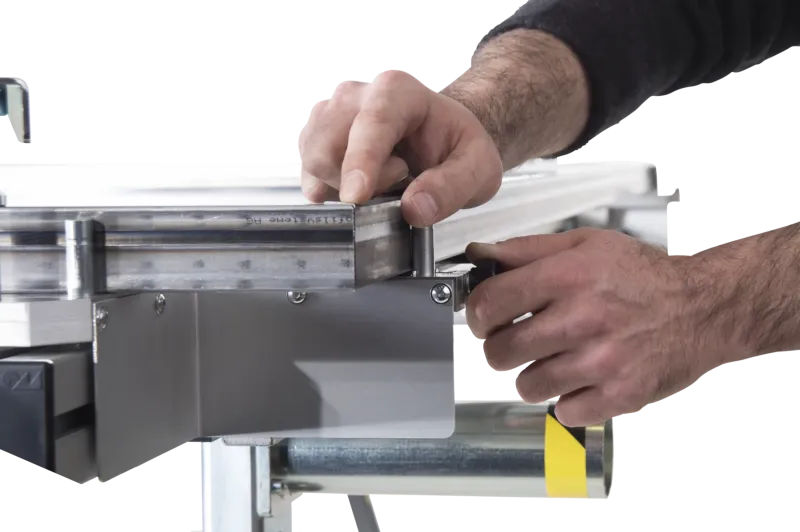

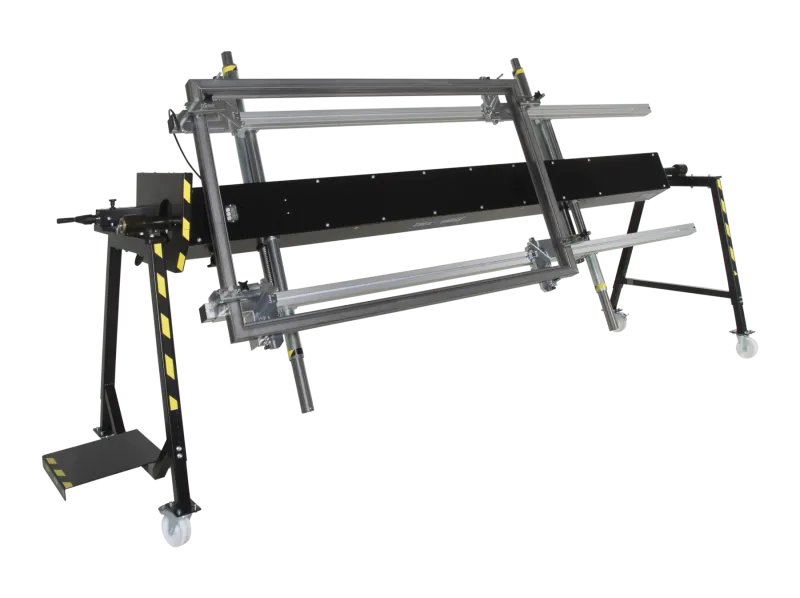

Mit der Rahmenschweisslehre CREA-SWISS lassen sich Rahmen schnell und reproduzierbar schweissen und fertigen – von Stahlfenstern über Brandschutztüren bis hin zu Winkelstahlrahmen. Aussenmasse einstellen, Profile einlegen, Höhendifferenz justieren und den Rahmen in einer Aufspannung komplett verschweissen.
Die mobile Ein-Mann-Vorrichtung ermöglicht es, den gesamten Arbeitsprozess alleine durchzuführen. Das reduziert den Aufwand, vereinfacht Abläufe und sorgt für präzise Ergebnisse bei jeder Anwendung.
Jetzt im Shop kaufen
CREA-SWISS im Einsatz

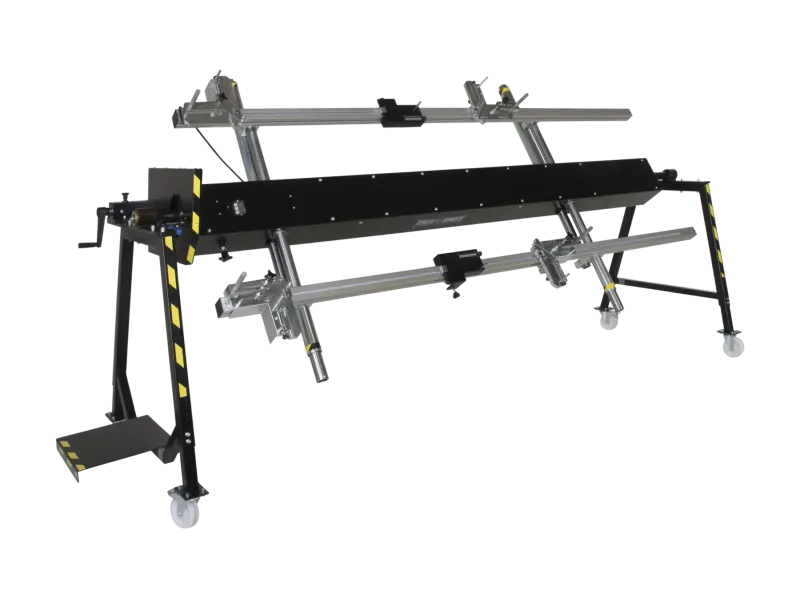

Die Rahmenschweisslehre
Das Wichtigste in Kürze
Schnelles und präzises Einrichten
Rahmenmasse lassen sich in wenigen Minuten exakt einstellen. Höhendifferenzen werden automatisch ausgeglichen, wodurch saubere Gehrungen entstehen, und Schleifarbeiten minimiert werden.
Wartungsarme, robuste Technik
Mechanische Betätigung ohne verschleissintensive Komponenten sorgt für hohe Zuverlässigkeit und geringen Unterhalt.
Mobiler und ergonomischer Arbeitsplatz
Kompakte Bauweise für flexiblen Einsatz in der Werkstatt. Ergonomisches Arbeiten ermöglicht präzise Ergebnisse ohne Ausschuss.
Mehrere Arbeitsschritte in einer Aufspannung

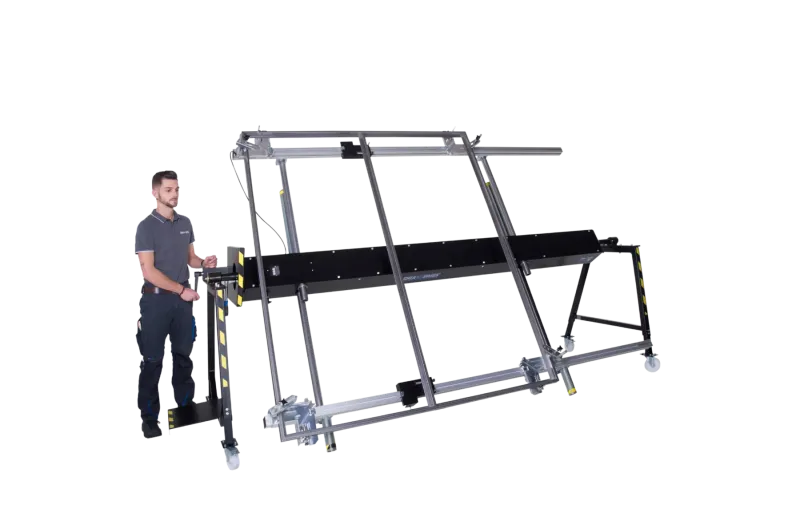

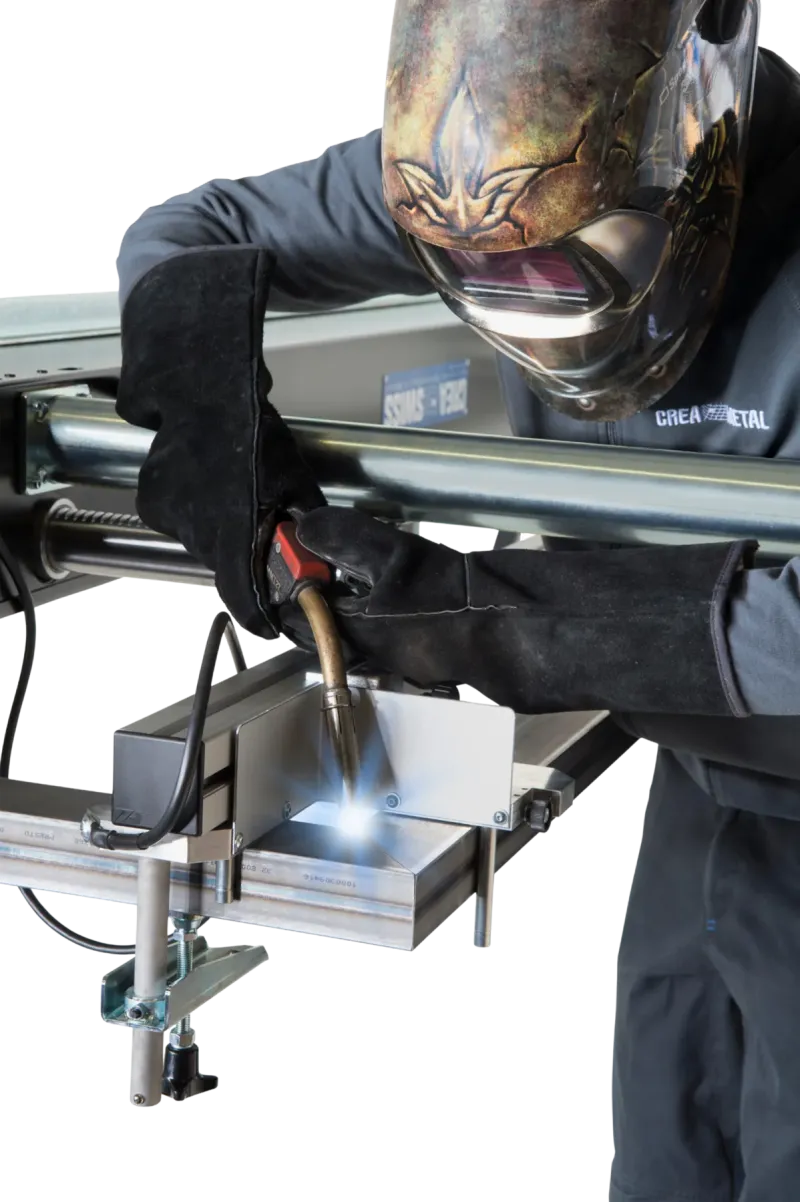

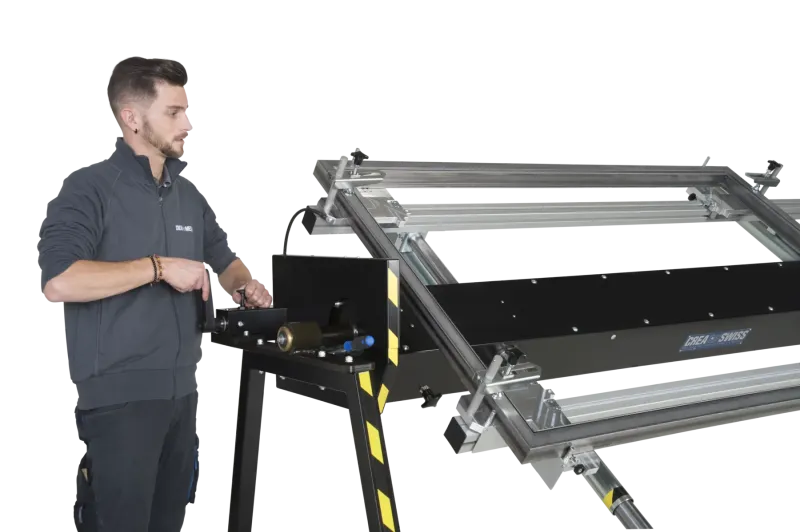

Rahmen können komplett in einer Aufspannung beidseitig verschweisst werden. Drehen entlang der Längsachse ermöglicht die Bearbeitung durch eine einzelne Person.
Universell für verschiedenste Rahmen einsetzbar
Geeignet für Rahmen aller Art, inklusive Lösungen für Türen mit Querriegeln. Anpassungen und Spezialausführungen sind möglich.
Effizient und hochpräzise
Bis zu 50% Zeit- und Kostenersparnis. Exakte Einspanntechnik sorgt für höchste Massgenauigkeit und reproduzierbare Ergebnisse.
Technische Daten
- Maximale Rahmenabmessung
- Länge 3000 mm / Breite 2400 mm
- Lehre voll drehbar
- bis 2000 mm Rahmenbreite
- Minimale Rahmenabmessung
- Länge 470 mm / Breite 610 mm
- Klemmhöhe (Profilhöhe)
- bis 115 mm
- Höhen-Toleranzausgleich
- Feinjustierung von +1 bis -1mm
- Abmessungen der Lehre
- Länge 3400 mm / Breite 1400 mm
- Eigengewicht
- 280 kg
- Tragkraft
- 100 kg
FAQ CREA-SWISS
Unten an der CREA-SWISS befindet sich die Eichlehre. Mithilfe der Bedienungsanleitung können Sie die Lehre selbst neu kalibrieren.

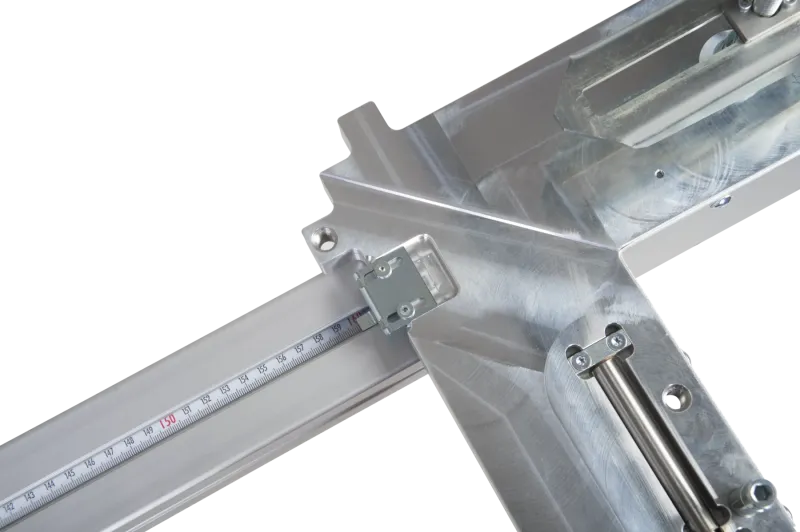

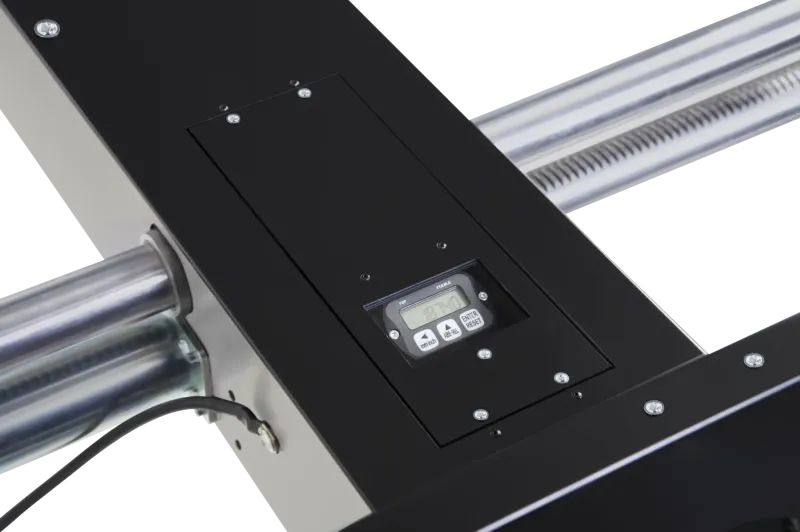

Ja, Massband und Digitalanzeige sind durch ein PVC geschützt, das sich auswechseln lässt. Die Eckauflager sind aus Aluminium hergestellt, auf denen die Schweissspritzer nicht gut haften. Die Zahnstangen sind in unmittelbarer Nähe des Schweissvorganges mit Schutzrohren geschützt.
Gerade in kleinen Betrieben fehlt immer wieder ein Mann zum Drehen des Elementes. Die Lehre ist so schnell eingestellt, dass schon beim einzelnen Stück maximale Zeiteinsparung erfolgt.

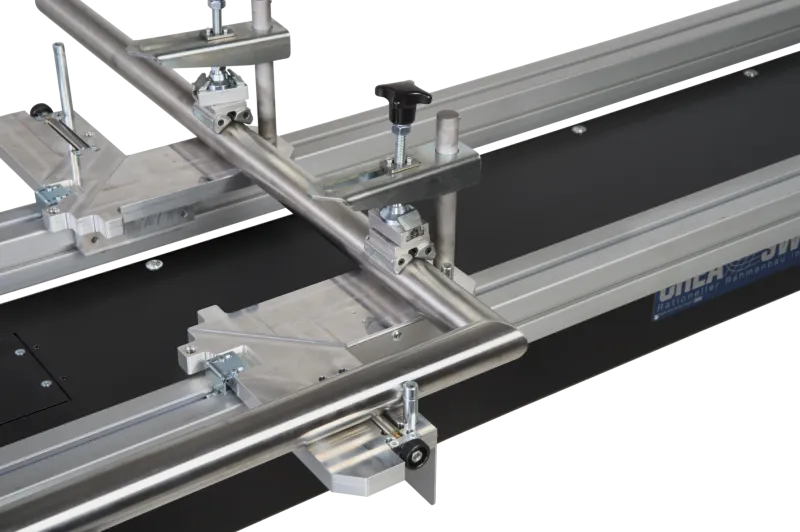

Mithilfe von speziellen Klemmvorrichtungen mit Prismen können auch Rundrohre auf der CREA-SWISS problemlos gespannt werden.
